Az összetett sajtolószerszám egy integrált bélyegzőeszköz, amely képes két vagy több művelet elvégzésére, -például kivágásra és lyukasztásra, kivágásra és dombornyomásra, vagy lyukasztásra és hajlításra-egyetlen megnyomással. Széles körben használják nagy mennyiségű-gyártáshoz, amely nagy pontosságot és hatékony kivágást vagy egyszerű formázást igényel.

Attribútum

Kategória	Összetett bélyegző szerszám
Alkalmazás	Autóipar, elektromos alkatrészek
Tolerancia	±0,005–0,02 mm
Gyártás típusa	Nagy{0}}mennyiségű gyártás
Címkék	Összetett sajtolószerszám, sajtolószerszám, precíziós gyártás

Összetett sajtolószerszám-megoldásunk

Az összetett sajtolószerszámok alapvető jellemzői közé tartozik a több-művelet integrációja, az egy-löketű befejezés és a kompakt szerkezet. A szerkezet felső és alsó matricakészletekből, lyukasztószerszámokból, lehúzórendszerekből és vezetőmechanizmusokból áll. Az integrált szerkezeti kialakításnak köszönhetően több művelet egyetlen rendszerben egyesül, miközben megoldja a karbantartási és falrepedési problémákat.

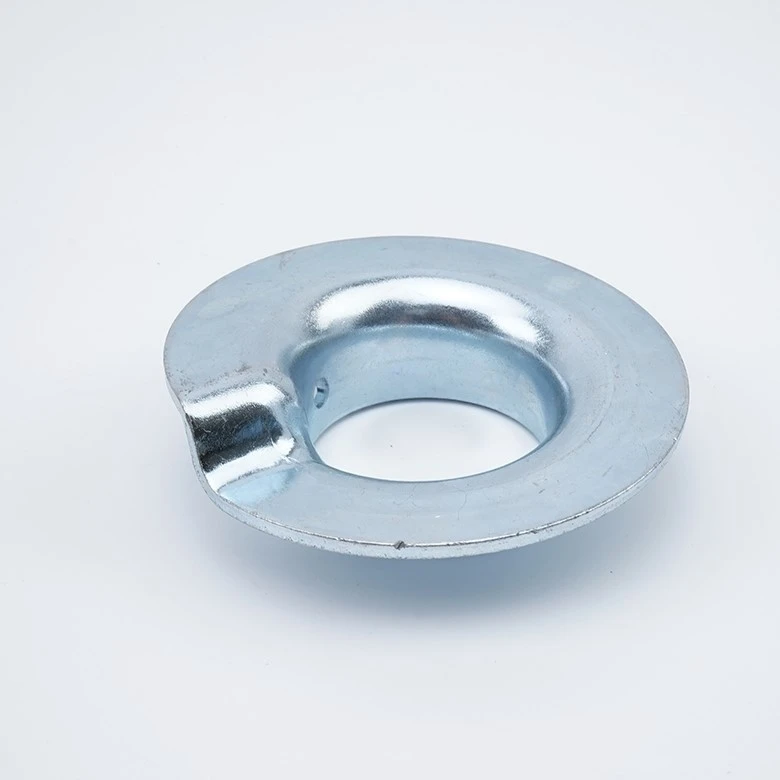

Kompozit bélyegző szerszámok Tok

Az összetett sajtolószerszámokat széles körben alkalmazzák a nagy pontosságú gyártási ágazatokban, például az autóiparban, az elektronikában és az orvosi eszközökben, különösen olyan összetett alkatrészek hatékony előállítására, amelyek szigorú tűréseket és kiváló felületi minőséget igényelnek egyetlen bélyegzési műveletben.

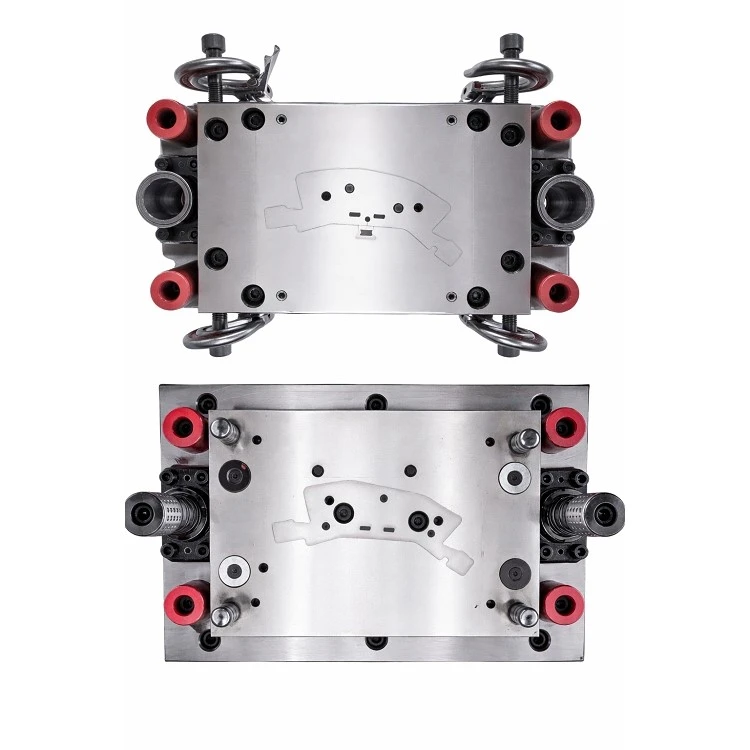

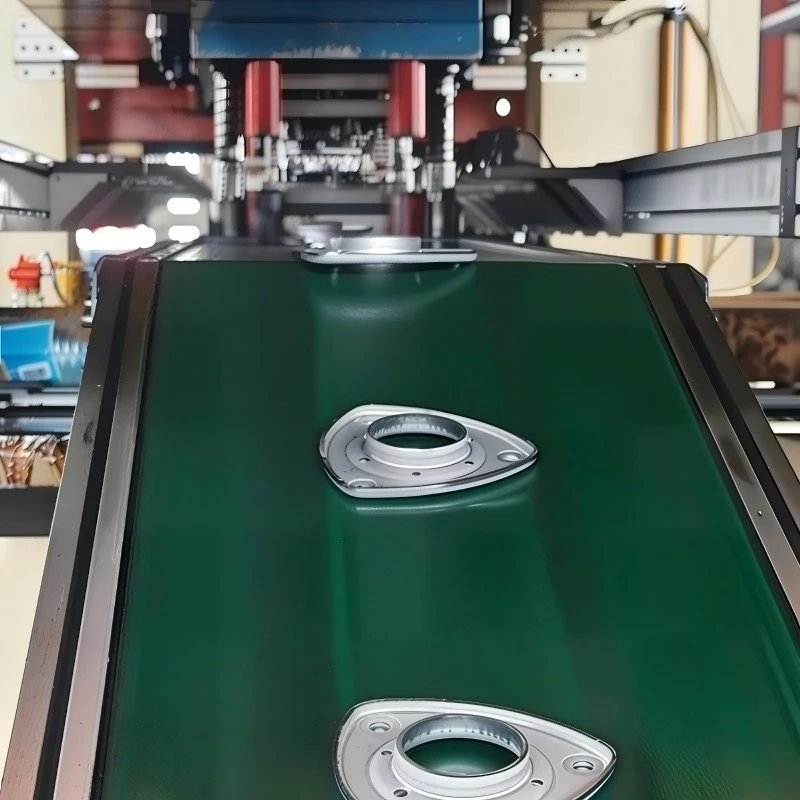

CDM sorozatú összetett bélyegző szerszám

Költség{0}}Hatékony összetett sajtolószerszám-megoldás

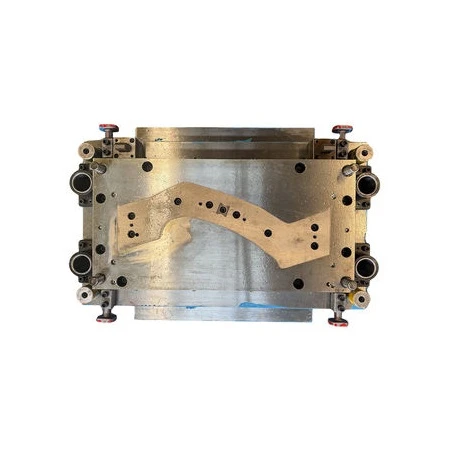

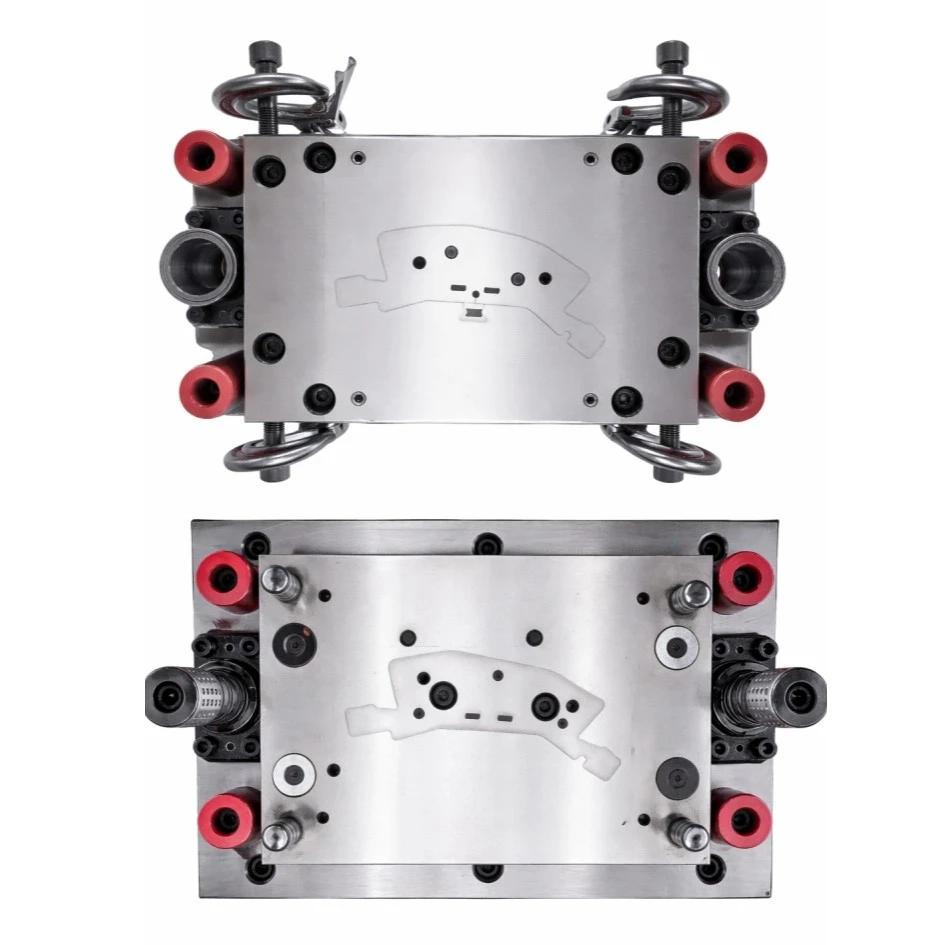

Kombinált fékbetét-lenyomó matrica a nagy-precíziós bélyegzéshez

Alapvető technológiák az összetett sajtolószerszámokhoz

A gyártási stabilitás központi szerepet játszik a kompozit sajtolószerszámok teljesítményében. Vállalatunk szisztematikus mérnöki megoldásokkal kezeli a kompozit szerszámokkal kapcsolatos különféle alapvető kihívásokat, biztosítva azok hosszú távú stabil működését- és egyenletes gyártási eredményt, ezáltal teljes mértékben támogatja ügyfeleink tömeggyártási igényeit.

Az integrációs folyamat stabilitása

Az integrációs folyamat stabilitása, Réteges elrendezés-optimalizálást és nagy-precíziós vezérlőrendszereket alkalmazunk az interferencia kiküszöbölése és a zavartalan működés biztosítása érdekében.

Kidobó és csíkozás szinkronizálása stabilitás vezérlése

Az ejektor és a lehúzó műveletek közötti koordináció kritikus fontosságú a konzisztens gyártás biztosításához az összetett szerszámokban. Az időzítés bármilyen eltérése az alkatrészek deformálódásához, anyagelakadáshoz és felületi károsodáshoz vezethet, ami a stabil tömegtermelés kulcsfontosságú szűk keresztmetszetévé teszi.

Ennek megoldására egy szabadalmaztatott hidraulikus szinkronizációs vezérlőrendszert használunk, amely pontosan beállítja a kilökő és a lehúzó mozgások időzítését. A kilökőerő és a lehúzó erő paramétereinek optimalizálásával, valamint egy rugalmas pufferszerkezet integrálásával nulla -eltérés-szinkronizálást érünk el, ami biztosítja a zökkenőmentes alkatrészleadást és a stabil gyártási teljesítményt.

Dimenziós felhalmozás szabályozása több{0}}műveletes feldolgozásban

Ha összetett alkatrészeket több művelettel dolgoznak fel egy összetett szerszámban, méreteltérések halmozódhatnak fel az egyes szakaszokban. Ez jelentősen befolyásolja a gyártás stabilitását és a termékminősítési arányokat, és egyedülálló kihívást jelent az egyszeri bélyegzőszerszámokhoz képest.

Ezt fejlett 3D-s modellezési és szimulációs technológiák alkalmazásával kezeljük a többlépcsős alakítási folyamat előzetes megismétlése érdekében. A lehetséges eltérési kockázatokat a gyártás előtt azonosítják és optimalizálják, biztosítva a méretkonzisztenciát és a magas minősítési arányt a tömeggyártásban.

Termikus deformáció-stabilitás-szabályozás

Az összetett sajtolóműveletek során egyetlen löketen belül több sajtolási folyamat koncentrált hőt termel, ami gyakran elégtelen hőelvezetést eredményez. Ez termikus deformációhoz, csökkent gyártási stabilitáshoz és rövidebb szerszámélettartamhoz vezethet, ami kritikus kihívást jelent a csúcskategóriás-matrica-tervezésben.

Ennek kiküszöbölésére magas{0}}hőmérsékletnek-álló importált szerszámacélokat választunk, és beépítettünk egy szabadalmaztatott hőelvezető szerkezetet. A hűtőcsatornák és a hővezető alkatrészek stratégiailag integrálva vannak a szerszám kulcsfontosságú területeibe, lehetővé téve az üzemi hőmérséklet 50 fok alatti tartását és a hődeformáció 0,003 mm-en belüli szabályozását.

Ennek eredményeként jelentősen javul a hőstabilitás, és a szerszám élettartama meghaladhatja az 1 000 000 ciklust, ami megbízható, hosszú távú gyártási teljesítményt biztosít.

A vegyületed hal meg Szakértő

Tapasztalt szerszámgyártóként kiterjedt projekttapasztalattal és bizonyított tervezési képességekkel állunk rendelkezésére az ügyfelek igényeinek széles skálájának kielégítésére.

3000 +

Összetett Die Design tokok
20 +

Tapasztalt szerszámmérnökök

TOVÁBBI TUDNIVALÓK

GYIK

K: Mikor válasszak összetett szerszámot?

V: Az összetett szerszámok ideálisak olyan alkatrészekhez, amelyek nagy pontossággal több műveletet igényelnek, de nem indokolják a teljes fokozatos szerszámbeállítást, különösen közepes és nagy gyártási mennyiségek esetén.

K: Milyen típusú alkatrészek alkalmasak összetett szerszámokhoz?

V: Általában lapos vagy enyhén formált alkatrészekhez használják, amelyek szűk tűrést igényelnek, mint például alátétek, konzolok és precíziós fémlemez alkatrészek.

K: Melyek a fő kihívások az összetett szerszámgyártásban?

V: A fő kihívások közé tartozik a lyukasztás---hézag szabályozása, a szerkezeti szilárdság fenntartása, valamint a működés közbeni következetes igazítás biztosítása.

K: Milyen anyagokat lehet feldolgozni összetett szerszámmal?

V: Az összetett szerszámok a fémlemezek széles skáláját képesek feldolgozni, beleértve az acélt, rozsdamentes acélt, alumíniumot és egyéb ötvözeteket.

K: Milyen anyagokat lehet feldolgozni összetett szerszámmal?

V: Az összetett szerszámok a fémlemezek széles skáláját képesek feldolgozni, beleértve az acélt, rozsdamentes acélt, alumíniumot és egyéb ötvözeteket.

K: Biztosít-e próbatételt és érvényesítést a szállítás előtt?

V: Igen, minden összetett szerszámot próbaüzemnek vetnek alá a méretpontosság, a vágási minőség és a működési teljesítmény ellenőrzésére.

K: Támogathatja-e az összetett szerszámok tervezési optimalizálását?

V: Igen, DFM elemzést biztosítunk a gyárthatóság javítása, a deformációs kockázatok csökkentése és a termelés hatékonyságának növelése érdekében.

A bélyegző szerszámok típusai

Single Stamping Die
Összetett Die
Transzfer Die
Progresszív bélyegző szerszám

Single Stamping Die

Szerkezet:Egy-állomásos szerszámok, amelyeket úgy terveztek, hogy nyomonként egy műveletet hajtsanak végre (pl. kivágás, átszúrás, hajlítás), állomáscsatlakozás vagy automatizálási integráció nélkül.

Tolerancia:±0,01–0,05 mm

Hatékonyság:Alacsony vagy közepes, kézi vagy félig{0}}félautomata alkatrészátvitelt igényel a műveletek között

Mérnöki kihívások:

● A műveletek közötti pozicionálási pontosság

● Élkopás és sorjaszabályozás

● Konzisztencia több másodlagos folyamat között

A legjobb:Prototípuskészítés, kis{0}}volumen gyártás és összetett, rugalmas folyamatbeállításokat igénylő alkatrészek
Összetett Die

Szerkezet:Integrált szerszámozás, amely két vagy több műveletet (például ürítést és lyukasztást) hajt végre egyidejűleg egyetlen állomáson és egyetlen nyomólöketen belül.

Tolerancia:±0,005–0,02 mm

Hatékonyság:Közepestől magasig, jelentősen csökkenti a folyamat lépéseit és javítja az alkatrészek konzisztenciáját

Mérnöki kihívások:

● Interferencia az integrált műveletek között

● Lyukasztó/matrica beállítás és hézagszabályozás

● Kiadási és sztrippelési szinkronizálás

A legjobb:Nagy-precíziós sík alkatrészek, egyszerű geometriák és nagy-térfogatú simító alkalmazások
Transzfer Die

Szerkezet:Több-állomásos szerszámrendszer automatizált átviteli mechanizmusokkal, amelyek a szekvenciális műveletek érdekében mozgatják az alkatrészeket az állomások között.

Tolerancia:±0,005–0,03 mm

Hatékonyság:Magas, automatizált kezeléssel és csökkentett kézi beavatkozással

Mérnöki kihívások:

● Szinkronizálás a présmozgás és az átviteli rendszer között

● Alkatrészpozícionálási pontosság átvitel közben

● Terheléselosztás több állomás között

A legjobb:Nagy vagy összetett alkatrészek, szerkezeti elemek és nagy{0}}volumenű automatizált gyártósorok
Progresszív bélyegző szerszám

Szerkezet:Több-állomásos szerszámozás, ahol a szalaganyag folyamatosan halad át egymás utáni állomásokon, és mindegyik állomás egy adott műveletet hajt végre az utolsó rész befejezéséig.

Tolerancia:±0,003–0,02 mm (nagy pontosság érhető el stabil adagolórendszerrel)

Hatékonyság:Nagyon magas, ideális folyamatos,{0}}nagy sebességű tömeggyártáshoz

Mérnöki kihívások:

● Az előtolási emelkedés pontossága és a szalag igazítása

● A szerszám karbantartásának bonyolultsága

● Csíktörés és anyagáramlás szabályozása

A legjobb:Kis és közepes méretű{0}}alkatrészek, nagy-mennyiségű gyártás és teljesen automatizált bélyegzési folyamatok
