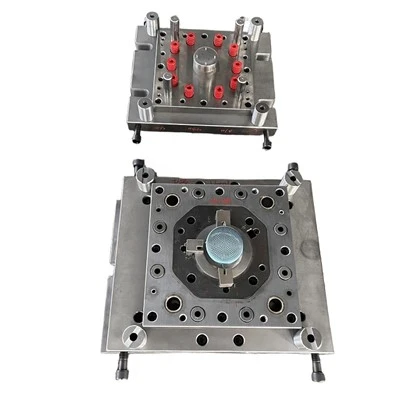

Az egyfokozatú{0}}szerszámfej az egyik alapvető szerszámmegoldásunk. Úgy tervezték, hogy egyetlen bélyegzési műveletet,-például lyukasztást, hajlítást, kivágást vagy dombornyomást-egy nyomáson belül végezzen, így ideális az ellenőrzött és rugalmas gyártáshoz.
Attribútum
| Kategória |
Single Stage Die |
| Modell neve | SSD-MED-P |
| Súly | 220 kg |
|
Címkék |
Formázás, orvosi eszköz, esztétikus kidolgozás |
Egyedülálló sajtolószerszám-megoldásunk
Egyetlen bélyegzőszerszámaink négy kulcsfontosságú összetevőből állnak: lyukasztó, matrica, vezetőrendszer és csupaszító mechanizmus. Széles körben használják prototípus-fejlesztésben,{1}}kis volumenű gyártásban és összetett alkatrészgyártásban.
Tervezési filozófiánk az egyszerűségre, a pontosságra és a költségkontrollra összpontosít. A szükségtelen bonyolultság kiküszöbölésével és a kulcsfontosságú struktúrák optimalizálásával leküzdjük a pontosság és a hatékonyság hagyományos korlátait. A mérnöki optimalizálás révén több mint 30%-kal javítjuk a gyártási hatékonyságot és a méretkonzisztenciát, és költséghatékony, az Ön gyártási követelményeihez szabott megoldást kínálunk.
Egyszeres bélyegzőszerszám-tok
Az egyedi sajtolószerszámokat széles körben alkalmazzák az autóiparban, a robotikában, a háztartási gépekben és a repülőgépiparban, különösen a kritikus szerkezeti elemek fejlesztésére és gyártására.
Technikai kihívások az egyszeri bélyegzőszerszámoknál
A precíz hézag fenntartása gyakori kihívás a sajtolószerszám-gyártás során. Saját fejlesztésű{1}}hézagszámítási algoritmust használunk precíziós mérőrendszerekkel kombinálva a távolság 0,005 mm-en belüli szabályozására, így szabványos és rendkívül pontos eredményeket érünk el.
A több-lépéses műveletek során az alkatrészek átvitele és adagolása eltolódáshoz és tűréshalmozódáshoz vezethet. Ezt úgy kezeljük, hogy egyedi -tervezésű pozicionáló csapokat és réseket használunk, valamint nagy-precíziós vezetőrendszereket használunk, hogy kiküszöböljük a helymeghatározási eltéréseket a forrásnál.
A több-lépéses műveletek során az alkatrészek átvitele és adagolása eltolódáshoz és tűréshalmozódáshoz vezethet. Ezt úgy kezeljük, hogy egyedi -tervezésű pozicionáló csapokat és réseket használunk, valamint nagy-precíziós vezetőrendszereket használunk, hogy kiküszöböljük a helymeghatározási eltéréseket a forrásnál.
A gyors kopás, a forgácsolás és az élek elhomályosodása érdekében kiváló minőségű{0}}importált szerszámacélokat választunk, mint például az A88 és az XW{5}}42. Az optimalizált hőkezeléssel kombinálva HRC 60–62 keménységi szintet érünk el, amely kiváló kopásállóságot és stabil teljesítményt biztosít még nagy szilárdságú anyagok feldolgozásakor is.
Az Ön egyetlen bélyegzõszerszám-szakértõje
Tapasztalt szerszámgyártóként kiterjedt projekttapasztalatot és bizonyított tervezési képességeket kínálunk az ügyfelek igényeinek széles körének kielégítésére.
-
2000 +Egyszeres bélyegző szerszámos kivitelű tokok
-
20 +Tapasztalt szerszámmérnökök
GYIK
Egyetlen bélyegző szerszám alkalmas a részemre?
Ha az alkatrészszerkezete viszonylag egyszerű, vagy a gyártási mennyiség nem túl nagy, akkor az egyetlen sajtolószerszám általában költséghatékonyabb és rugalmasabb megoldás.
Milyen információkra van szüksége a projektem értékeléséhez?
Szükségünk van az Ön 2D rajzaira, 3D fájljaira, anyagspecifikációira és becsült éves mennyiségére a legmegfelelőbb szerszámmegoldás meghatározásához.
Segítenél optimalizálni a részemet a kocka elkészítése előtt?
Igen, áttekinthetjük a tervét, és javaslatokat teszünk a gyárthatóság javítására, a deformáció csökkentésére és a gyártási kockázat csökkentésére.
Mennyi ideig tart egyetlen bélyegző matrica elkészítése?
Általában körülbelül 3-6 hétig tart a tervezés megerősítése után, a szerszámozás összetettségétől függően.
Mennyi ideig tart egyetlen bélyegző matrica elkészítése?
Általában körülbelül 3-6 hétig tart a tervezés megerősítése után, a szerszámozás összetettségétől függően.
Szállítás előtt teszteli a szerszámot?
Igen, próbaüzemeket végzünk az alakítási eredmények és a méretpontosság ellenőrzésére a szerszámok szállítása előtt.
Támogatást nyújt a szülés után?
Igen, folyamatos technikai támogatást kínálunk annak biztosítására, hogy a szerszámok megbízhatóan működjenek az Ön termelési környezetben.
A bélyegző szerszámok típusai
- Single Stamping Die
- Összetett Die
- Transzfer Die
- Transfer Die/li>
-
Single Stamping DieSzerkezet:Egyszerű, egyetlen{0}}működtetésű kialakítás összekapcsolt állomások nélkül
Tolerancia:±0,01–0,05 mm
Hatékonyság:Alsó, kézi átvitelt igényel
Kihívások:Pozícionálási eltérés, élkopás
A legjobb:Alacsony-mennyiségű gyártás, prototípusgyártás, összetett alkatrészek -
Összetett DieSzerkezet:Több művelet egy állomáson
Tolerancia:±0,005–0,02 mm
Hatékonyság:Közepestől magasig
A legjobb:Nagy{0}}precíziós vakolás és egyszerű alkatrészek -
Transzfer DieSzerkezet:Több{0}}állomás transzfer rendszerrel
Tolerancia:±0,005–0,03 mm
Hatékonyság:Magas automatizálás
A legjobb:Összetett alkatrészek és nagy{0}}gyártás -
Transzfer DieSzerkezet:Több{0}}állomás transzfer rendszerrel
Tolerancia:±0,005–0,03 mm
Hatékonyság:Magas automatizálás
A legjobb:Összetett alkatrészek és nagy{0}}gyártás
